La hauteur d'une grue détermine la sécurité du levage des matériaux, l'accès à tous les points de travail et l'efficacité des opérations. Les capacités de levage variant selon le type de grue, il est essentiel de comprendre comment définir et choisir la hauteur de levage d'une grue pour la planification des projets de construction, de levage industriel et d'infrastructure.
Ce guide se concentre exclusivement sur les types de grues que votre projet utilise réellement : grues à tour automontantes, grues tout-terrain et grues sur camion.
Que signifie réellement « hauteur de grue » ?
La hauteur de la grue peut désigner différentes mesures selon la machine :
Hauteur du crochet
La hauteur verticale maximale que peut atteindre le crochet. Il s'agit de la valeur la plus importante dans les projets de construction car elle représente la hauteur de levage utile.
Hauteur totale de la structure
La hauteur totale de la grue (mât, flèche et système de câbles inclus) permet de déterminer le dégagement nécessaire, l'aménagement du site et les distances de sécurité.
Hauteur de levage de travail
Cela fait référence à la différence de hauteur verticale entre les points d'appui et la position de levage réelle le long d'un système de levage suspendu.
Comprendre quelle « hauteur » est importante pour votre type de grue spécifique permet d'éviter les malentendus lors de la planification technique.
Hauteur des grues par type

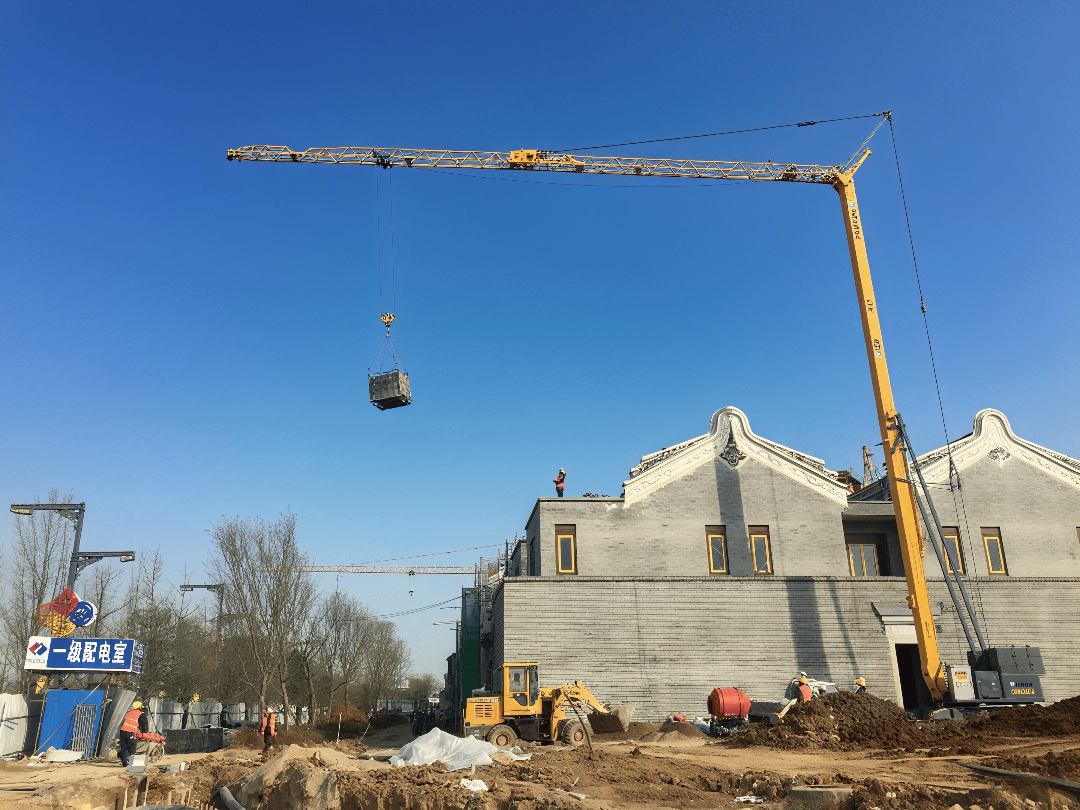

A. Hauteur de la grue à tour automontante
Grues à tour automontantes Les terrains situés sur votre site sont conçus pour des immeubles de hauteur moyenne, des installations logistiques et des zones de construction compactes.
Leur hauteur est définie par le mât pliable et les sections de tour intégrées, ce qui les rend efficaces pour une installation rapide et une portée verticale fiable.
- Hauteur typique du crochet : 16-23 m
- Idéal pour: Projets résidentiels, ateliers, centres logistiques, zones de construction urbaine
Cette plage de hauteur est idéale pour les structures de 3 à 8 étages où un déploiement rapide et un levage vertical stable sont nécessaires.

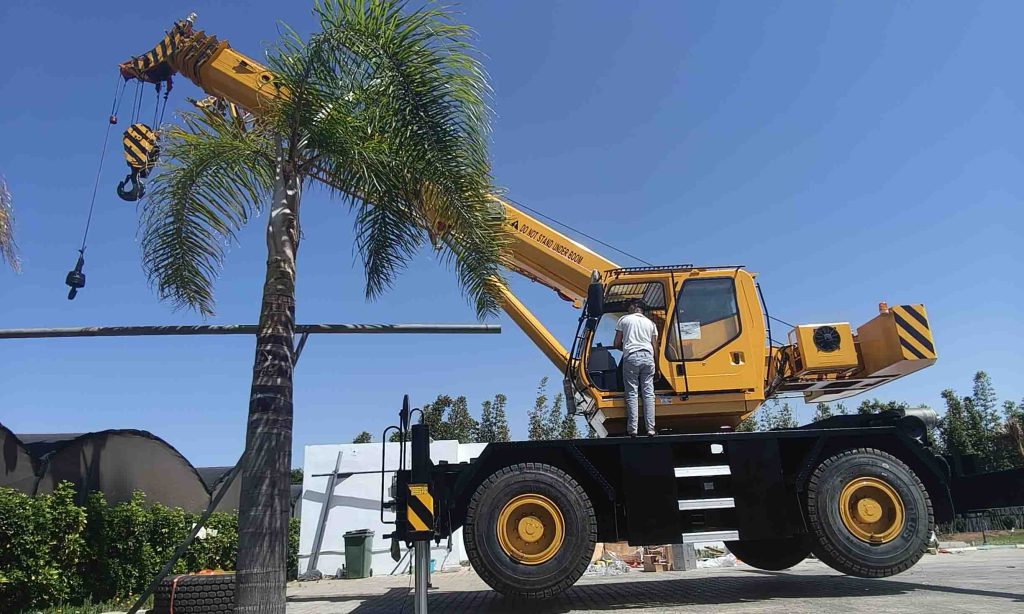

B. Hauteur de la grue en terrain accidenté
Le grues tout terrain Sur votre site, utilisez une flèche télescopique pour atteindre des hauteurs de levage importantes tout en conservant une mobilité hors route.
- Hauteur typique de la flèche : 40-50 m
- Hauteur de levage maximale : Jusqu'à 53.5 m
- Idéal pour: Champs pétroliers, usines industrielles, zones de construction isolées
Cette capacité de hauteur est adaptée aux installations industrielles, au montage de structures métalliques et aux tâches de maintenance nécessitant une stabilité en hauteur.
C. Hauteur de la grue sur camion
Votre grues de camion Elles allient mobilité routière et forte capacité de levage, ce qui les rend efficaces pour les opérations multisites.
- Hauteur typique de la flèche : 45-55 m
- Hauteur de levage maximale : Jusqu'à 62.5 m
- Idéal pour: Travaux de construction urbaine, projets à déploiement rapide, tâches d'installation municipales et d'infrastructures
Ces grues offrent un excellent équilibre entre hauteur, portée et efficacité de déplacement.
Facteurs déterminant la hauteur de grue requise
Hauteur du bâtiment ou de la structure
La grue doit pouvoir atteindre une hauteur supérieure au point d'installation le plus haut, tout en conservant un dégagement suffisant pour permettre le mouvement sécuritaire du crochet. Pour les grues à tour automontantes, cette hauteur correspond généralement à la dalle du dernier étage. Pour les grues mobiles et celles installées sur terrain accidenté, la hauteur maximale accessible dépend également de l'angle de flèche et du rayon d'action.
Rayon de levage
À mesure que le rayon d'action augmente, la hauteur de travail effective des grues mobiles diminue en raison de la géométrie de la flèche. Les ingénieurs doivent consulter le diagramme de charge de la grue pour vérifier si la flèche peut atteindre simultanément la hauteur et le rayon d'action requis sous la charge nominale.
Terrain et élévation du site
La hauteur de levage utile est fortement influencée par les conditions d'élévation du site. Pour les grues à tour automontantes, cette hauteur est définie par la hauteur du mât et la configuration de la flèche une fois déployées, à condition que les fondations soient parfaitement nivelées. En revanche, les grues mobiles peuvent voir leur hauteur utile réduite sur un terrain accidenté, car l'angle de la flèche et le niveau du châssis sont alors affectés.
Poids de la charge
Les charges plus importantes limitent l'extension maximale de la flèche et la hauteur de levage. Les grues mobiles nécessitent souvent un rayon de courbure réduit ou des angles de flèche plus faibles pour assurer leur stabilité, tandis que les grues à montage automatique suivent des courbes de charge strictes qui définissent les combinaisons hauteur-charge sûres.
Exigences de sécurité et environnementales
La pression du vent augmente considérablement avec la hauteur, ce qui affecte tous les types de grues. Les grues mobiles doivent respecter les limitations de hauteur en cas d'exposition au vent, et les grues à tour automontantes nécessitent une vérification de la stabilité du mât et une surveillance rigoureuse de la vitesse du vent afin de maintenir la structure dans les limites de sécurité d'utilisation. Une planification adéquate de la hauteur est essentielle pour maintenir les marges de sécurité tout au long du levage.
Comment choisir la hauteur de grue appropriée pour votre projet
Étape 1 — Identifier le point le plus haut qui nécessite un levage
Prévoir un dégagement de 3 à 10 m pour permettre le libre mouvement du crochet.
Étape 2 — Sélectionner le type de grue en fonction des besoins du projet
- Grues à tour à montage automatique → sites de hauteur moyenne et confinés
- Grues Tout Terrain → projets industriels et hors route
- Grues de camion → projets multisites et d'installation rapide
Étape 3 — Comparaison de la hauteur avec le rayon et le tableau de charge
Une grue peut atteindre la hauteur requise, mais pas le rayon d'action nécessaire. Il faut toujours vérifier les deux simultanément.
Étape 4 — Évaluation des conditions du terrain et de la mobilité
Les grues mobiles peuvent ajuster leur position pour atteindre la hauteur requise. Les grues à montage automatique offrent une hauteur fixe et stable à partir d'une position donnée.
Étape 5 — Calcul de la marge de sécurité
Il convient de tenir compte du vent, de la pente du terrain et de la croissance future des structures.
Tableau de comparaison des hauteurs
| Type de grue | Plage de hauteur typique | Hauteur maximale (depuis votre site) | Meilleurs cas d'utilisation |
|---|---|---|---|
| Grue à tour à montage automatique | 16-23 m | 23 m | Immeubles de moyenne hauteur, installations logistiques |
| Grue tout terrain | 40-50 m | 53.5 m | Sites d'emploi industriels et isolés |
| Camion-grue | 45-55 m | 62.5 m | Levage urbain et multisite |
Considérations de sécurité liées à la hauteur de la grue
- Des angles de flèche plus élevés nécessitent une surveillance stricte de la vitesse du vent.
- Les grues à montage automatique doivent maintenir l'alignement vertical du mât.
- Les grues mobiles doivent utiliser des positions de stabilisateurs correctes pour les levages de grande hauteur.
- Toutes les grues nécessitent des plans de levage certifiés pour les opérations en hauteur extrême.
Le choix de la hauteur n'est pas seulement une exigence de levage, c'est une décision fondamentale en matière de sécurité.
Conclusion
La hauteur d'une grue détermine directement la sécurité et l'efficacité de l'exécution d'un projet. En connaissant les caractéristiques de hauteur des grues à tour automontantes, des grues tout-terrain et des grues sur camion, les équipes de projet peuvent prendre des décisions éclairées, adaptées aux conditions réelles du chantier.
Choisir la hauteur de grue adéquate améliore la productivité, réduit les repositionnements et garantit des performances de levage stables tout au long du projet.
